在各類工業氣體系統中，流量失控往往比“壓力過高”更容易被忽視，卻同樣危險。

無論是半導體工藝氣體、氫能系統，還是分析儀器與實驗室管路，一旦氣體流量過大或波動劇烈，輕則測量失準、設備壽命縮短，重則引發泄漏甚至安全事故。

這正是氣體流量限流器存在的意義。

一、為什么工業系統離不開氣體流量限流器?

很多工程師都有這樣的經驗：

●  系統壓力看起來“正?！?，

●  但下游儀器卻頻繁報警或損壞，

●  流量一開一關就出現明顯沖擊。

●  問題往往不在壓力，而在流量沒有被限制。

在以下場景中，穩定、可預測的氣體流量尤為關鍵：

? 半導體與電子制造：工藝氣體的穩定性直接影響良率

? 氫氣與燃料電池系統：流量失控意味著極高的安全風險

? 實驗室與分析儀器：流量波動會嚴重影響測試重復性

? 壓縮空氣與氣動系統：瞬時大流量容易損壞下游元件

相比復雜的主動控制設備，一種結構簡單、可靠耐用的限流方式，往往更符合工業現場的真實需求。

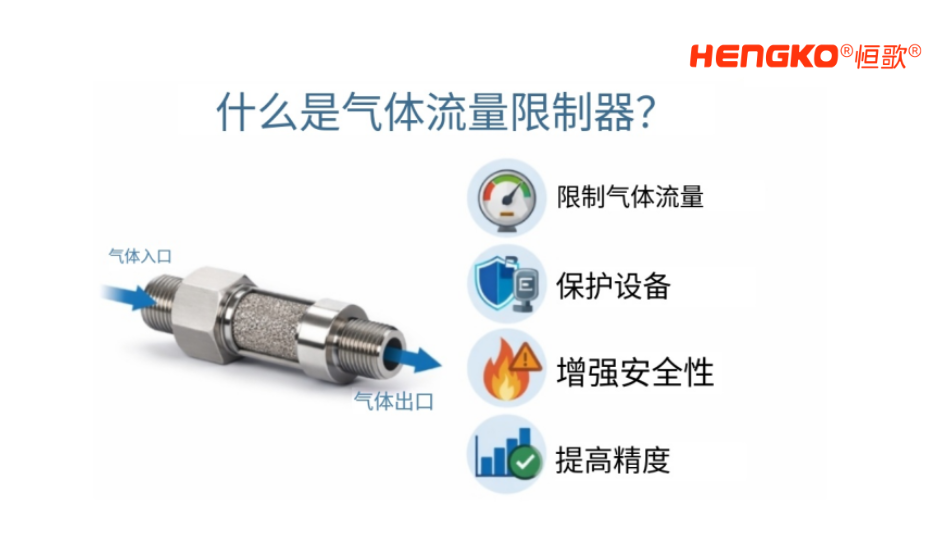

二、什么是氣體流量限流器?

1?? 通俗理解

氣體流量限流器，可以理解為氣體管路中的“限速器”。

它的作用不是調節壓力，也不是動態控制，而是在物理結構上限定系統允許通過的最大流量，讓氣體始終工作在安全范圍內。

2?? 技術層面的定義

從工程角度看，氣體流量限流器屬于一種被動式流量控制元件。

它通過內部固定結構(如微孔、毛細通道或多孔介質)在氣體流動過程中形成穩定的壓降(ΔP)，從而限制體積流量或質量流量。

與常見的主動設備相比：

●  限流器：

無需電源

無傳感器

依靠物理結構工作

●  質量流量控制器（MFC）：

實時測量

電子調節

結構復雜、成本更高

也正因如此，限流器在高可靠性、低維護需求的應用中更受歡迎。

三、氣體流量限流器與常見控制元件的區別

結論很明確：

當系統只需要穩定、可靠、不依賴電子控制的流量限制時，限流器反而是更優解。

四、氣體流量限流器是如何實現限流的?

1?? 基本原理

限流器的核心邏輯只有一句話：

通過固定結構制造可控阻力，用壓降換穩定流量。

當氣體通過狹窄或多孔通道時，多余的能量被消耗，流量自然被限制在設計范圍內。

2?? 常見限流結構類型

目前工業中主要采用三種方式：

1、孔板式限流

? 結構簡單

? 對清潔度要求高

? 易堵塞

2、毛細管式限流

? 依靠長度和內徑控制流量

? 流量穩定性好

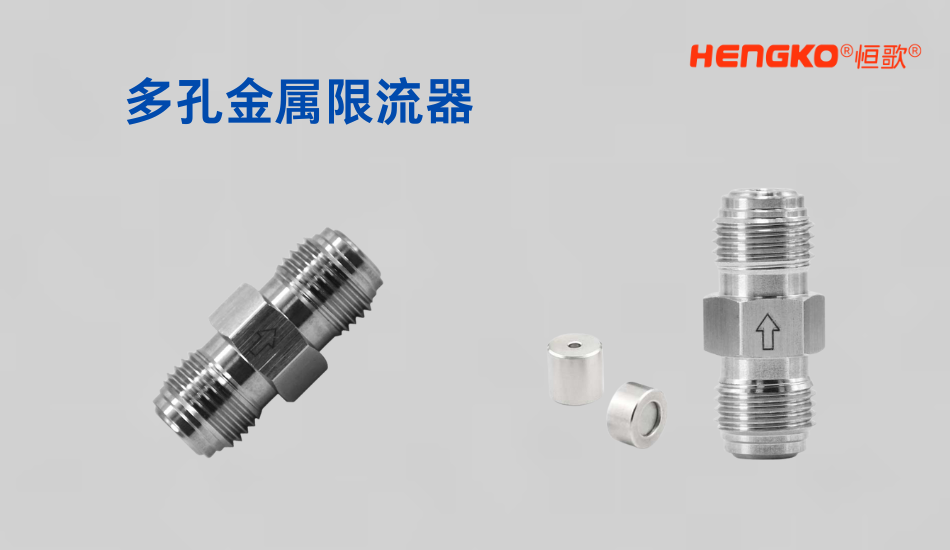

3、多孔燒結金屬限流

? 數千個微孔形成均勻阻力

? 抗堵塞、耐高溫高壓

工業應用最廣泛

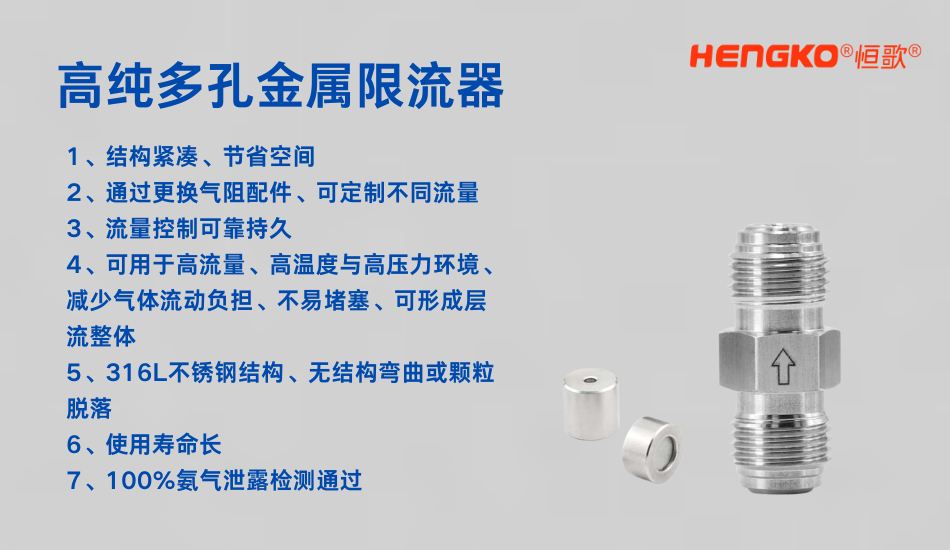

3?? 為什么多孔燒結金屬更受青睞?

在實際應用中，多孔燒結金屬限流器表現出明顯優勢：

? 流量一致性高，重復性好

? 長期使用不易漂移

? 可承受高溫、高壓、腐蝕環境

? 同時具備一定過濾能力

因此，在半導體、氫氣系統、分析儀器等領域幾乎成為標配方案。

五、氣體流量限流器能解決哪些核心問題?

一個設計合理的限流器，通?？梢詫?shí)現以下功能：

●  限制最大氣體流量，防止過載

●  保護下游精密儀器和傳感器

●  減少系統啟停時的流量沖擊

●  平抑壓力波動，提高系統穩定性

●  提升檢測和測量結果的可靠性

●  從源頭降低泄漏、燃燒和爆炸風險

六、典型工業應用場景

氣體流量限流器幾乎存在于所有高要求氣體系統中：

? 半導體與電子制造

? 氫能與燃料電池系統

? 氣相色譜、分析儀器

? 醫療供氧與呼吸設備

? 壓縮空氣與氣動系統

七、常見材料選擇

不同應用，對材料要求差異明顯：

●  不銹鋼（304 / 316L）

●  強度高、耐腐蝕

●  工業應用最常見

●  多孔燒結金屬

●  不銹鋼、青銅、鎳基合金

●  同時實現限流與過濾

●  高分子材料（PTFE / PEEK）

●  適用于低壓或強腐蝕性氣體

八、哪些因素決定了限流器的流量大小?

限流器的流量并不是“隨便標的”，而是由多種因素共同決定：

●  限流孔徑或孔隙尺寸

●  流道長度與厚度

●  氣體類型(密度、粘度)

●  入口壓力條件

●  工作溫度

●  氣體清潔度

這也是為什么專業選型非常重要，否則實際流量可能與預期相差較大。

九、什么時候你一定需要?dú)怏w流量限流器?

如果你的系統符合以下任意情況，限流器幾乎是“必選項”：

需要固定且可重復的氣體流量

下游設備對流量沖擊非常敏感

涉及易燃、高壓或危險氣體

工作環境惡劣，不適合電子控制

希望降低維護和系統復雜度

十、選型時需要重點關注哪些參數?

在實際工程中，建議重點關注：

? 目標流量范圍

? 工作壓力與壓降

? 氣體類型

? 材料兼容性

? 接口與安裝方式

? 標準件還是定制件

結語

氣體流量限流器，看似結構簡單，卻在工業系統中扮演著安全保障與穩定運行的關鍵角色。

當系統不需要復雜的主動調節，而更看重可靠性、安全性與長期穩定性時，一只合適的限流器，往往比昂貴的控制設備更有效。

在半導體、氫能、實驗室和各類工業氣體應用中，它早已成為不可或缺的基礎元件。
